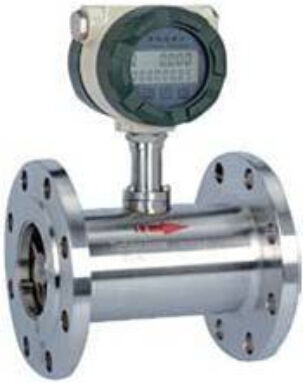

قطر 4 تا 200 میلی متر متر جریان توربین برای اندازه گیری دقیق آب

قطر اسمی ((ملی متر)

روش اتصال

4,6,10,15,20,25,32،40 (قرابندی پیشروی)

15,20,25,32،40 (قرود و اتصال فلنج)

50,65,80,100,125,150،200 (قرص اتصال فلنج)

کلاس دقت

دقت منظم ±1٪ R، ±0.5٪ R،

حداکثر دقت ±0.2٪ R

نرخ محدوده اندازه گیری

1:10,1:15,1:20

مواد ابزار

فولاد ضد زنگ 304؛ فولاد ضد زنگ 316L؛ و غیره

دمای متوسط ((°C)

-20 ️ +120 °C

شرایط محیطی

دمای: -10°C+55°C

رطوبت نسبی: 5%~90%

فشار اتمسفر: 86 ≈ 106Kpa

خروجی سیگنال

سنسور: سیگنال فرکانس پالس

سطح پایین≤0.8V

سطح بالا ≥8V.

فرستنده: سیگنال فعلی

4 ′′20mA DC

دو سيم

قدرت عرضه

سنسور: +12V DC، +24V DC (اختیاری)

مبدل: +24V DC

اندازه گیری نوع نمایش صحنه: سلول لیتیوم 3.2 ولت

خط انتقال سیگنال

STVPV 3×0.3 (سه سیم) ، 2×0.3 ((دو سیم)

فاصله انتقال

≤1000 متر

رابط خط سیگنال

رشته داخلی M20×15

کلاس ضد انفجار

ExdIIBT6

کلاس حفاظت

IP65

اسمی

قطر

(ملی متر)

Rنرخ جریان (m)³/h)

Exسرعت جریان گسترش یافته

(m³/h)

Rفشار تحمل شده (Mpa)

فشار تحمل ویژه ((Mpa)

(توصيل فلنج)

DN4

0.04 ۰25

0.04 ۰4

6.3

12، 16، 25

DN6

0.۱ ۰6

0.06 ۰6

6.3

12، 16، 25

DN10

0.212

0.1515

6.3

12، 16، 25

DN15

0.6 ¢6

0.48

6.3، 2.5 ((فلنج)

4.0، 6.3، 12، 16، 25

DN20

0.88

0.459

6.3، 2.5 ((فلنج)

4.0، 6.3، 12، 16، 25

DN25

1 ¢10

0.5 ¥10

6.3، 2.5 ((فلنج)

4.0، 6.3، 12، 16، 25

DN32

1.5 ¢15

0.815

6.3، 2.5 ((فلنج)

4.0، 6.3، 12، 16، 25

DN40

2 ¢20

1 ¢20

6.3، 2.5 ((فلنج)

4.0، 6.3، 12، 16، 25

DN50

4 ¢40

2 ¢40

2.5

4.0، 6.3، 12، 16، 25

DN65

۷۷۰

۴۷۰

2.5

4.0، 6.3، 12، 16، 25

DN80

10 ¢100

5 ¢100

2.5

4.0، 6.3، 12، 16، 25

DN100

20 ¢200

10 ¢200

2.5

4.0، 6.3، 12، 16، 25

DN125

25 ¢ 250

۱۳۲۵۰

1.6

2.5، 4.0، 6.3، 12، 16

DN150

30 ¢ 300

15 ¢300

1.6

2.5، 4.0، 6.3، 12، 16

DN200

۸۰-۸۰۰

۴۰۸۰۰

1.6

2.5، 4.0، 6.3، 12، 16
