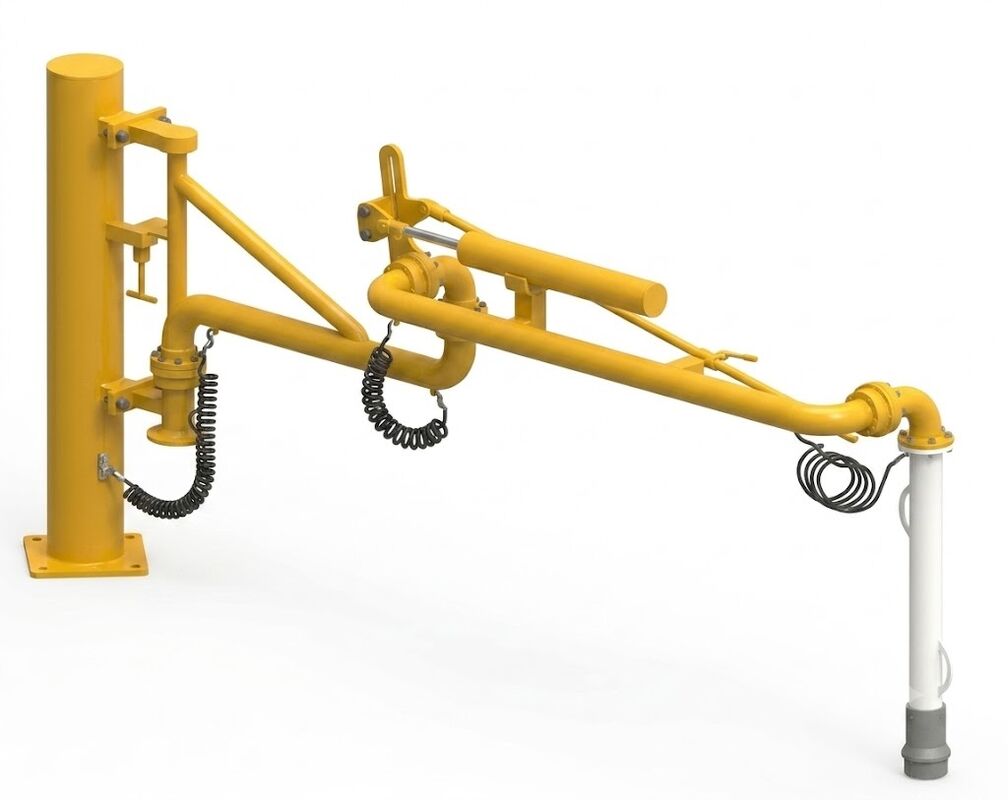

بازوی بارگیری از بالا با تک بازو

بازوی بارگیری از بالا با بازوی تکی

توضیحات

بازوی بارگیری از بالا تک بازویی به طور خاص برای عملیات بارگیری و تخلیه در مخازن جاده ای و واگن های ریلی طراحی شده است.

با امکان انتقال مایعات فله از طریق دریچه بالایی تانکر، راه حلی همه کاره، کاربرپسند و قابل اعتماد را ارائه می دهد

برای کاربردهای حمل مایعات در بخش های شیمیایی، نفتی و صنعتی.

مشخصات فنی

قطر اسمی: DN40 تا DN250
فشار طراحی: -0.06MPa تا 2.5MPa
دمای طراحی: -40 درجه سانتیگراد تا +230 درجه سانتیگراد
جنس لوله:آلومینیوم/فولاد کربن/فولاد ضد زنگ/با پوشش PTFE
جنس لوله تخلیه: آلیاژ آلومینیوم یا مواد دیگر

ویژگی ها

 مجموعه لوله شامل چهار مفصل چرخان است که انعطاف پذیری عالی را فراهم می کند و به بازوی بارگیری اجازه می دهد تا به تانکرها برسد
که در هر نقطه ای در محدوده عملیاتی تعیین شده قرار دارند.

گزینه لوله تخلیه تلسکوپی:

 و راندمان بارگیری را بهبود می بخشد.
کاهش اثر پاشش و موج:

می توان یک منحرف کننده لوله تخلیه یا یک خروجی لوله زاویه دار 45 درجه نصب کرد تا پاشش و موج مایع به حداقل برسد و به محافظت از تانکر کمک کند

 قفل موقعیت کاری ایمن:
یک مکانیزم قفل بازوی خارجی برای نگه داشتن ایمن بازوی بارگیری در موقعیت عملیاتی در طول عملیات بارگیری ارائه شده است.

قفل موقعیت پارک ایمن:

 عملکرد روان و متعادل:
سیستم تعادل فنر-سیلندر وزن بازوی خارجی و اجزای جلویی را جبران می کند و حرکت عمودی بدون زحمت و

 تخلیه خط کارآمد:
یک شکن خلاء برای تسهیل تخلیه سریع سیستم لوله کشی و جلوگیری از باقی ماندن مایع پس از عملیات ادغام شده است.

 یک دستگاه اتصال زمین ضد الکتریسیته ساکن برای دفع موثر بارهای استاتیک و جریان های سرگردان تولید شده توسط جریان سیال در طول بارگیری و
عملیات تخلیه، ایمنی عملیاتی را بهبود می بخشد.

لوازم جانبی اختیاری

 در صورت عدم اتصال صحیح تانکر به زمین، هشدارهای بصری و صوتی را ارائه می دهد و از تجمع الکتریسیته ساکن جلوگیری می کند.
هشدار سطح مخزن:

 پمپ شناور:
برای پمپاژ مایعات از تانکر استفاده می شود.

پیکربندی های سفارشی:

گزینه های اضافی بنا به درخواست موجود است.
