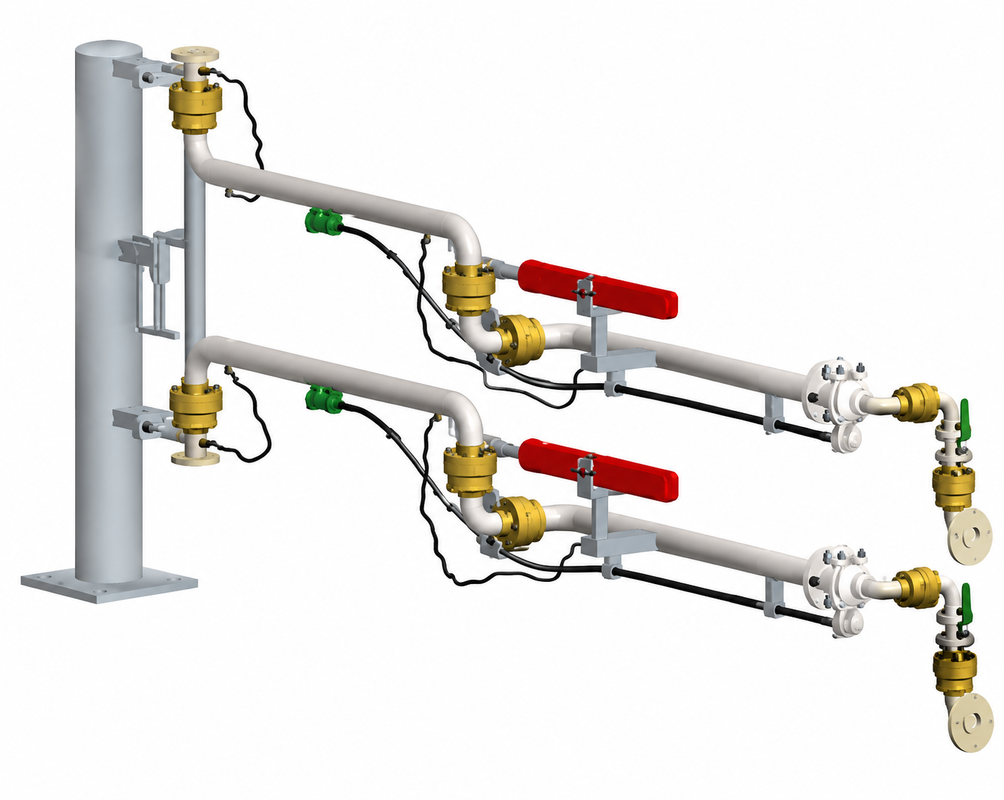

بازوی بارگذاری بالا با بازیابی بخار

بازوی بارگذاری بالا با بازیابی بخار

توضیحات

طراحی شده برای کاربردهای بارگذاری بالا حلقه بسته، این بازوی بارگذاری بازیابی بخار فراهم می کند امن و قابل اعتماد

انتقال مایعات تنفسی و سمی به تانکرهای جاده ای و واگن های راه آهن.

بازیافت بخارات بسیار تنفسی در طول بارگذاری، کاهش از دست دادن محصول، انتشار و تاثیرات زیست محیطی.

مشخصات

قطر اسمی: DN50 DN200 (فاز مایع) ، DN50 DN100 (فاز گازی)
فشار طراحی: -0.06MPa ٫2.5MPa
دمای طراحی: -40°C+230°C
مواد لوله: فولاد کربن/فولاد ضد زنگ/PTFE
مواد لوله های قطره ای: آلیاژ آلومینیوم یا مواد دیگر

ویژگی ها

· طراحی چرخش انعطاف پذیر:
مجموعه لوله ها مجهز به چهار مفصل چرخش است که انعطاف پذیری عالی را فراهم می کند و اجازه می دهد تا

بازوی بارگیری برای رسیدن به تانکرها که در هر نقطه از محیط عملیاتی قرار دارند.

· گزینه لوله قطره ای تلسکوپی:
برای مخازن با پروفایل بالا، یک لوله قطره تلسکوپی برای امکان پر کردن از پایین به بالا، کاهش

آشفتگی و بهبود کارایی بارگذاری.

· کاهش اثرات پرتاب و افزایش:
یک deflector لوله قطره یا یک خروجی لوله پر کردن زاویه 45 ° می تواند نصب شود تا به حداقل رساندن پاشیدن و افزایش،

کمک به حفاظت از ساختار تانکر در طول عملیات بارگیری.

· محل پارکینگ امن:
یک مکانیسم قفل بازوی داخلی بازوی بارگیری را در موقعیت پارکینگ در هنگام استفاده به طور ایمن نگه می دارد.

· عملکرد صاف و متعادل:
سیستم تعادل سیلیندر به صورت یدک وزن بازوی بیرونی و جلو را جبران می کند.

قطعات، که حرکت عمودی صاف و بدون تلاش را تضمین می کند.

· تخلیه لوله های کارآمد:
یک شکافنده خلاء برای امکان تخلیه سریع سیستم لوله و جلوگیری از احتباس مایع پس از کار، یکپارچه شده است.

· حفاظت استاتیک تقویت شده:
یک دستگاه ضد ایستاتیک به طور موثر بار های ایستاتیک و جریان های منحرف تولید شده توسط جریان مایع از طریق دستگاه را از بین می برد.

سیستم لوله کشی در طول عملیات بارگیری و تخلیه

· محاصره بخار قابل اطمینان:
بازوی بارگیری مجهز به یک مخروط مهر و موم برای اتصال امن سوراخ و یک لوله بازگشت بخار انعطاف پذیر برای بخار

بازیافت، جلوگیری از انتشار بخار های خطرناک و بهبود ایمنی محیط زیست.

· قفل کردن موقعیت کاری اختیاری:
یک مکانیسم قفل بازوی بیرونی می تواند به صورت اختیاری نصب شود تا بازوی بارگیری را در موقعیت کار قرار دهد.

· بهبود عملکرد مهر و موم:
یک سیلندر فشار می تواند برای اطمینان از یک مهر و موم محکم و قابل اعتماد بین مخروط و سوراخ مخزن تانکر فراهم شود.
