بازوی بارگیری گاز مایع

بازوی بارگیری گاز مایع

توضیحات

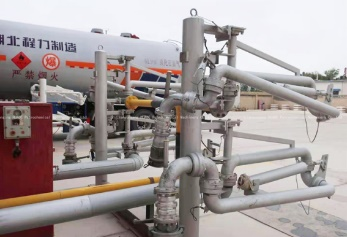

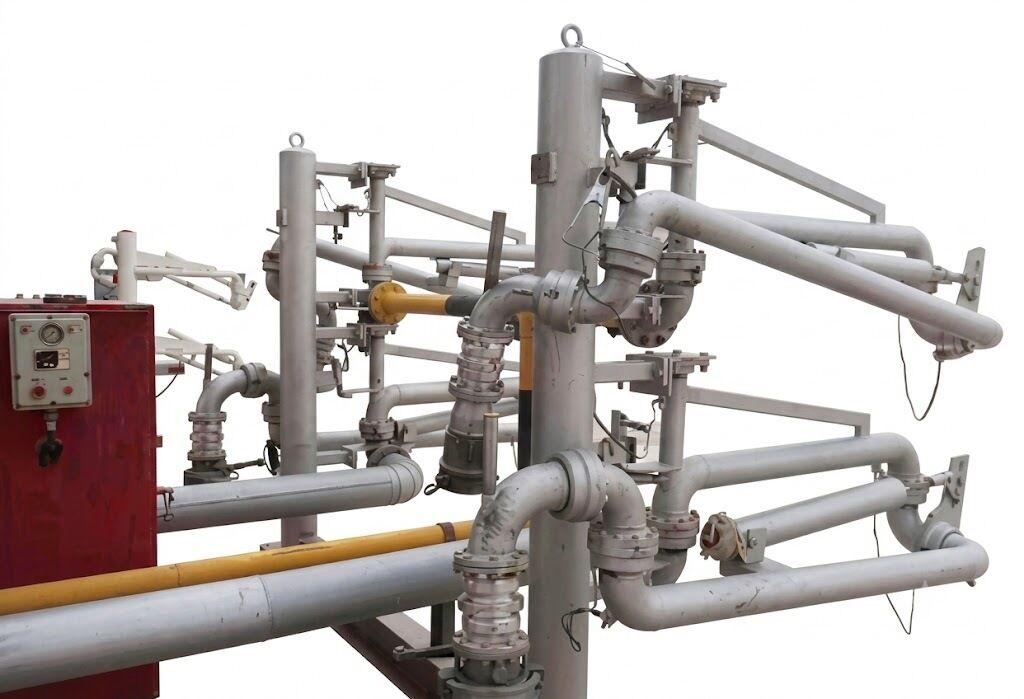

بازوی بارگیری از پایین گاز مایع شامل یک بازوی انتقال مایع و یک بازوی بازگشت بخار است که برای اطمینان از عملیات بارگیری و تخلیه ایمن و کارآمد گاز مایع طراحی شده است. پیکربندی دو خطی امکان انتقال همزمان مایع و بازیابی بخار را فراهم می کند و عملکرد قابل اعتماد، ایمنی بهبود یافته و عملیات حلقه بسته را ارائه می دهد.

مشخصات فنی

محیط انتقال: گاز مایع نفتی (LPG)، پروپان، بوتان و غیره.

قطر اسمی: DN50 تا DN80

فشار طراحی: 0.5MPa تا 4.0MPa
دمای طراحی: -40 درجه سانتیگراد تا +100 درجه سانتیگراد
جنس لوله: فولاد کربن/فولاد ضد زنگ
ویژگی ها
طراحی دو بازویی برای مدیریت مایع و بخار:

پیکربندی دو بازویی امکان انتقال همزمان فاز مایع و فاز بخار را فراهم می کند. هر بازو مجهز به پنج مفصل چرخان است که انعطاف پذیری عالی را فراهم می کند و به بازوی بارگیری اجازه می دهد تا به تانکرهای قرار گرفته در هر نقطه ای در محدوده عملیاتی برسد.

 بازوی بیرونی می تواند مجهز به کوپلر جدا شونده اختیاری باشد تا در صورت خروج ناگهانی تانکر یا کشیده شدن اضطراری، سیستم لوله کشی را از آسیب محافظت کند.
گزینه های اتصال انعطاف پذیر:

بازوی بارگیری می تواند از طریق اتصالات فلنجی یا کوپلینگ های CAMLOCK به تانکرها متصل شود. روش اتصال مناسب را می توان بر اساس نوع تانکر و الزامات مشتری انتخاب کرد و از اتصال سریع و ایمن اطمینان حاصل کرد.

قفل موقعیت پارک ایمن:

 حرکت روان و متعادل:
سیستم تعادل فنر-سیلندر وزن بازوی بیرونی و اجزای جلویی را جبران می کند و حرکت عمودی روان و بدون زحمت را تضمین می کند.

حفاظت استاتیک بهبود یافته:
